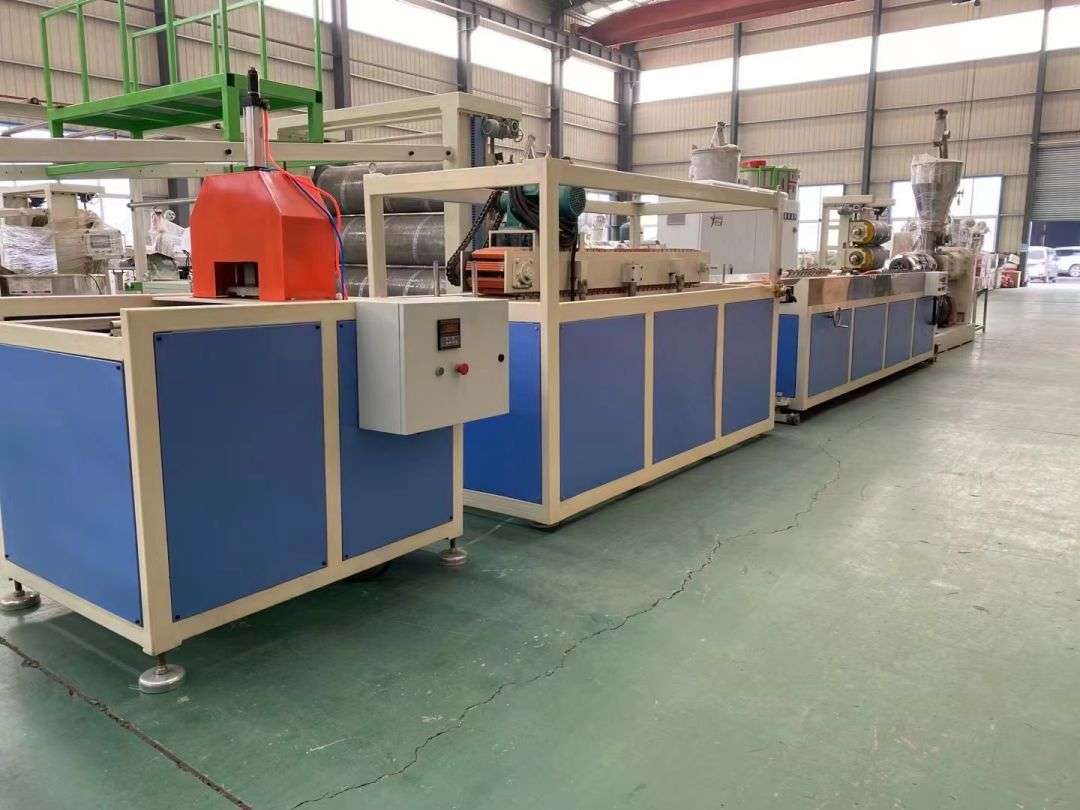

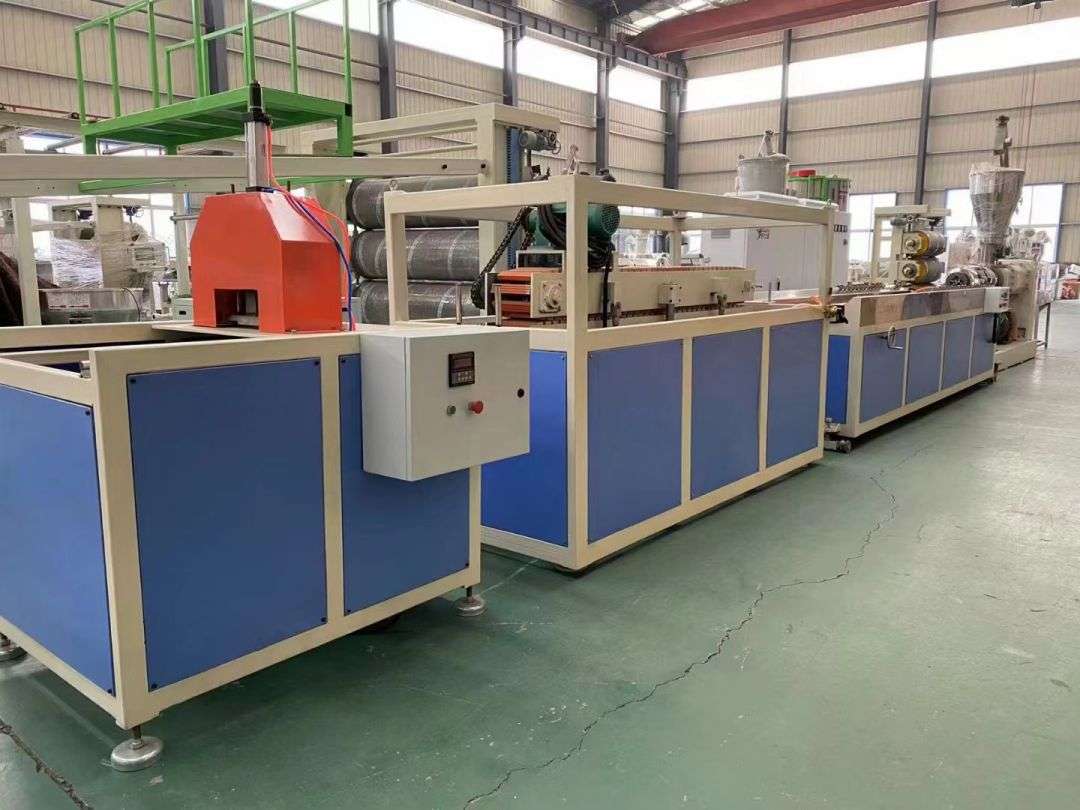

Profiili tootmisliin Profiilide tootmisliinil kasutatakse SJSZ-65/132 seeria koonusekujulisi kahe kruviga ekstruudereid, roostevabast terasest vaakumvormimisplatvorme, roomiktraktoreid, automaatse lõikamise integreeritud masinaid ja ümberpööratavaid mahalaadimisreste. Vormimisplatvorm on varustatud kõrgsurvevaakumpumba ja veepumbaga, mis on neljamõõtmeliselt reguleeritavad. Traktor on pneumaatiliselt kinnitatud. Automaatne fikseeritud pikkusega lõikemasin kasutab fikseeritud pikkusega lõikamiseks käigulülitit. Virnastamisriiul on 6 meetrit pikk, valmistatud roostevabast terasest ja pneumaatiliselt ümberpööratav.

Saada päring

Tootekirjeldus

Profiili tootmisliin

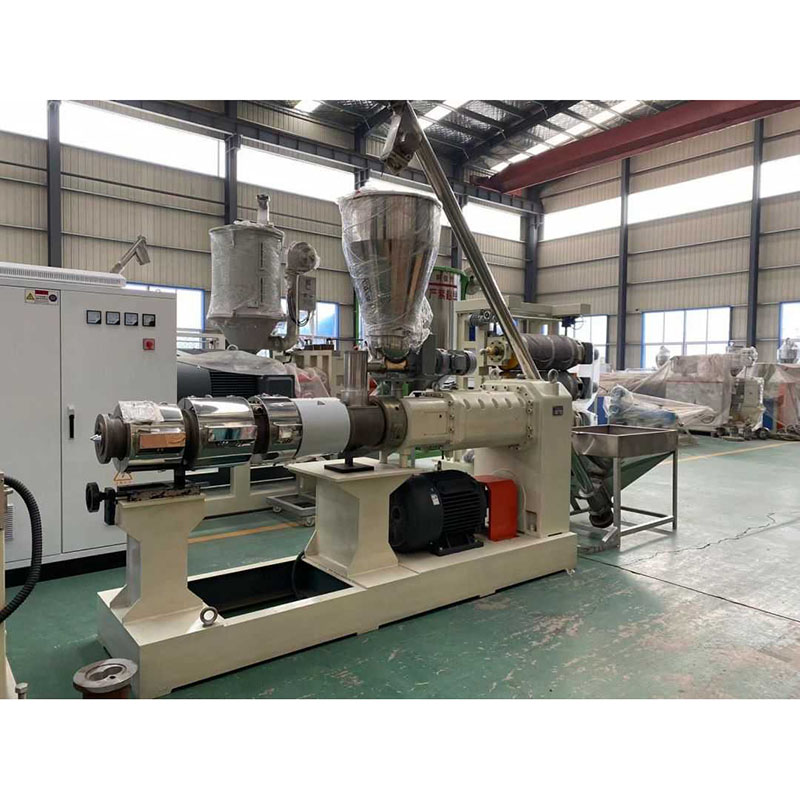

Profiilide tootmisliinil kasutatakse SJSZ-65/132 seeria koonusekujulisi kahe kruviga ekstruudereid, roostevabast terasest vaakumvormimisplatvorme, roomiktraktoreid, automaatse lõikamise integreeritud masinaid ja ümberpööratavaid mahalaadimisreste. Vormimisplatvorm on varustatud kõrgsurvevaakumpumba ja veepumbaga, mis on neljamõõtmeliselt reguleeritavad. Traktor on pneumaatiliselt kinnitatud. Automaatne fikseeritud pikkusega lõikemasin kasutab fikseeritud pikkusega lõikamiseks käigulülitit. Virnastamisriiul on 6 meetrit pikk, valmistatud roostevabast terasest ja pneumaatiliselt ümberpööratav.

juhtum

toote väljapanek

projekt	tehniline parameeter
peamootor
elektriline juhtkapp	* Õhulüliti: Chint * Kasutatav terase paksus ei ole väiksem kui 1,5 mm ja kõik elektrilised komponendid on tuntud kaubamärke
Tootmismaht (kg/h)	100-200 (muutub sõltuvalt töödeldud materjalide erinevast ekstrusioonimahust ja töötingimustest)
suurus (mm)	3670 x 1500 x 2350 mm
kaal (kg)	3000 kg
Automaatne doseerimis- ja söötmispunker	Materjal: roostevaba teras
Elektriülekandeliin	kolmefaasiline neljajuhtmeline süsteem
Temperatuurikontroller, hädaseiskamis- ja kaitsefunktsioonidega	Intelligentne temperatuuri reguleerimise tabel Ülevoolukaitse häirefunktsioon Kõrgepinge ülekoormuskaitse süsteem.
funktsiooni	Suur nihkejõud, hea plastifitseeriv efekt, suur väljund (100–160 kg / h) vastava suurusega profiili ekstrusioonikiirus, mis vastab tootmisliini väljundnõuetele. Kõrgetasemelistel tootmismaterjalidel ja vastupidavatel osadel on vastupidavad omadused.
Juhtpaneeli andmete kuvamine	digitaalne ekraan
Kruvi: kvaliteetne sulam 38CrMoAIA nitriidikihi paksus 0,7 mm, pinna kõvadus HV940, Ra0,4um Hiina tuntud kaubamärk
läbimõõt (mm)	65/132 mm
aktiivne pikkus (mm)	2140 mm
kogus	Artikkel 2
vormi	kitsenev
Kiirus Kiirus (r/min)	1–34 (dioutward)
Trumli kõrge kvaliteediga sulam 38CrMoAIA nitriidikihi paksus 0,7 mm, pinna kõvadus HV940, Ra0,4 um
Masina silindri tüüp	monoliitsed seadmed
Küttemeetod	Alumiiniumist soojendusrõnga valamine
Küttepiirkondade arv	4. piirkond
küttevõimsus (kw)	30 kW (11/4/6/8)
temperatuurivahemik (℃)	50-350 ℃
Jahutusalade arv	3 ringkond
Kombineeritud voolusüdamik	45 #, kroomitud sisepind
jahutusvedeliku läbipääs	3X250w ventilaator on jahutatud
jahutuskeskkond	õhku
kvaliteedi tagamine	Kasutusiga üle 10 000 tunni
Masina trumli käsitsemisviis	Topeltsulami kõvadus HRC 55-62
2. Ajamisüsteem ja aeglustussüsteem
Peaajami mootori võimsus	37kw, Shandongi kuulsa kaubamärgi mootor
Peamootori töömeetod	Kolmefaasiline asünkroonmootor, otse käigukastiga ühendatud, muutuva sagedusmuunduriga mootor
Peaajami peamootori kiirus	30-1400 p/min
Käigukasti mark	Horisontaalne kõrge torsioonkäigukast, kõvade hammastega kaldega käik
hammasratas	Lämmastiku infiltratsioonitöötlus, käigu materjal on 20CrMoTi
tööpiletite kast	Kaht jaotuskarbi reduktorvõlli käitavad tailiülekanded
Peamootori kiiruse reguleerimise režiim	Vahelduvvoolu kiiruse reguleerimine
3. vaakumpumbasüsteem
tüüp	veerõngaga vaakumpump
mootori võimsus	3kw
Mootori töörežiim	kolmefaasiline asünkroonmootor
vaakum aste	0~-0,8pa
vaakumpump	Väljalaskekiirus: 60m³ / h

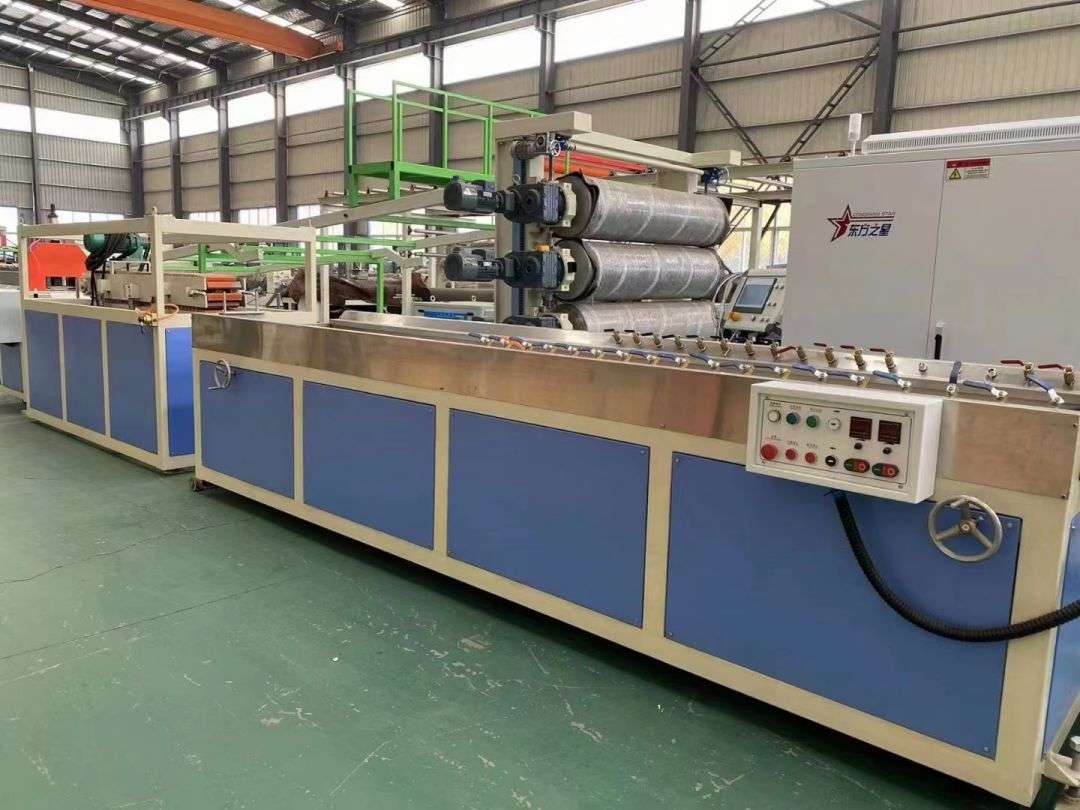

1. 240 Vaakumi seadistuslaud

suurus (mm)	400012001475mm (kaasa arvatud juhtsiiniga)
Veeplaadi materjal	roostevaba teras
Õhudüüsi ja veeotsiku arv	Umbes 60
Liigutage mootorit enne ja pärast	0,75 kW (1 komplekt)
veepump	3 kW
Vaakumpumba tüüp	Veerõngaga vaakumpump
Vaakumpumba võimsus	Kaks, 4kw
vaakumkraad (Mpa)	0~-0,8pa
Veeauruotsiku asend ja ühendusrežiim	Asukoht: seadistusetapi mõlemad pooled: fikseeritud tüüp
Keskmise kõrguse reguleerimise režiim	Cochlear ussi käsiraamat
juhtkapp	1、 lihtne kasutamine. 2、 Teostage seadistustabel enne ja pärast elektrilist reguleerimist, käsitsi üles ja alla reguleerimist. 3、 Elektriseadmed on valmistatud Chintist 4、 Kõigil mootoritel on liigse koormuse kaitse.
Veepaagi maht ja kogus	Umbes 150L

Üldised spetsifikatsiooni parameetrid

Automaatne veevarustuse ja äravoolu juhtimine

Vaakum tabel 1

Liigutage 700 mm ja edasi

Vasak ja parem peenhäälestus ± 30 mm

Veekettad on valmistatud roostevabast terasest

Välist toru ja seadmeid on lihtne paigaldada ja kergesti kapitaalremontida.

Kõik veevarustuse ja äravoolu välimised torud on valmistatud 1 "-2" tsingitud terastorudest.

hea välimusega

2. Roomiktraktor

Pikk, X ja lai (mm)	1800 x 1500 x 1700 mm
Veokiirus (m / min) maksimaalne veotiisli tõmme	0,8-5 m/I 4000 N
Veomootori võimsus (kw)	2,2kw x 1
Raja teed	pneumaatilised
Mootori ühendusrežiim	täheühendus
mootorite arv	1
mootori kiirus	10 ~ 1450 p/min
Raja efektiivne pikkus	1500 mm
Mootori kiiruse reguleerimine	Vahelduvvoolu mootor, inverteri kiiruse reguleerimine
Kummi ja roomiku ühendamise režiim	Kiirelt kruvidega ühendatav, lihtne paigaldada ja eemaldada
Veoplokkide omadused	Kombineerige kummiplokkide ja Q235A terasega, millel on hea vastupidavus ja kulumiskindlus
Režiimi klapp	pneumaatiline juhtimine
Traktori keskkõrgus	1000 ± 50 mm, reguleeritav, sünkroonne veokiirus.
Suruõhu rõhk	0,5–0,7 MPa
Keti tankimise meetod	Käsitsi lisamine
juhtkapp Silindrid ja pneumaatilised osad	Elektriosad: Chint Silindrit kasutab Yadke
Kõik pneumaatilised osad: Yadker × Traktori kontroller on vaakumjuhtpaneelil × Ülejäänud külgedel olevad uksed ja karbid on valmistatud 1,5 mm paksuse terasplaadiga. × Traktori välimus on ilus.

Integreeritud automaatne lõikamismasin

3. Lõikemasin: 1200 MM X 1160 MM X 1600 MM
Surverežiim Lõikamise täpsus Lõikekõrgus Katkesta mootori võimsust	pneumaatiline ahel ≤ 2 mm ≤150 mm 1,5 kw
Maksimaalne lõikelaius	260 mm
meetri meetod	fotoelektriline lüliti
Õhu surverõhk	0,5–0,7 MPa
