PVC servade kinnitamise seadmed

PVC servade kinnitamise seadmed Tehnilised parameetrid ja konfiguratsioon 1 Spetsifikatsioonimudel SJ65-28/1 2 kruvi läbimõõt 65 mm 3 Kruvi pikkuse ja läbimõõdu suhe 28:1 4 Kruvikonstruktsiooni tüüpi PVC spetsiaalne kruvi 5 Tünni struktuur Tünn on integreeritud 6 kruvi, tünni materjal 38CrMOALA 7 Kruvi ja tünni nitriiditöötlus Nitriiditöötlus 8 kruvi ja tünni kasutusiga on umbes 3 aastat 9 Peaajami muutuva sagedusega mootori võimsus 18,5KW

Saada päring

Tootekirjeldus

PVC servade kinnitamise seadmed
Tehnilised parameetrid ja konfiguratsioon

Projekti hindamine

1.1. Põhiteave:

tooraine	PVC osakesed.
Protsess	Söötmine, ekstrusioon, vormimine, tõmbamine, reljeeftrükk, mähis, toote testimine ja pealekandmine
Saagikus	30-80kg /h Mõistlik kõikumine vastavalt materjali omadustele ja toote spetsifikatsioonidele
Masina värv	Helehall ja tumevalge oranž või taevasinine kaitsekate
Tehase nõudlus	Vundamentide ehitus, ehitus-, pinnase- ja seinatööd; Varustuskraanad, kahveltõstukid ja muud tõsteseadmed; paigaldusmaterjalid ja tööriistad; Ruum: (MMM): 18M (pikkus) × 1,5M (laius) × 2,5M (kõrgus);
Toitepinge	Toitepinge: 3-faasiline 380V 50Hz Pinge tolerants: 5%/-5%; Sagedus: 50HZ±2% Koguvõimsus: 40KW (tootmisliin), tegelik kasutus 60 %
Juhtmed/torud/kaablid/suruõhk	Juhtmed/kaablid: toiteallikast selle tootmisliini juhtimiseks ja kõik kaablid juhtkapist iga masina kappi; Veevarustus: 0,5 kuupmeetrit tunnis Suruõhk: 0,4-0,6 PM

1.2 Peamised äritingimused

Projekti nimi	PVC servaribade tootmisliini lahendus
hind	87 000,00 RMB (ettevõtte saatmishind)
Makseviisid	30% tagatisraha, 70% täismakse enne tarnimist.
Kohaletoimetamine	25 tööpäeva
pakett	PE pakkekile või paljas pakend
Säilivusaeg	12 kuud
Pakkumise kehtivusaeg	30 päeva
Seadmete hinnapakkumise aeg: 20 23 - 3 - 12

II. Seadmete võimsuse tutvustus

Seadme mudel	Kohaldatavad toote toorained	Saagikus
S J65-28/1	PVC graanulid	Väljund: 30-80KG/H (mõistlik kõikumine vastavalt erinevatele materjalidele ja töötingimustele)
Toote suurus	Valmistatud vastavalt kliendi joonistele või näidistele

III. Seadmete nimekiri ja hinnapakkumine

Seerianumber	nimi	kogus	hind
1	Roostevabast terasest spiraalsöötur	1 komplekt	0. 30 000 jüaani
2	S J65 servariba ekstrusiooniliin	1 komplekt	84 000 jüaani
3	Kasutusjuhised	1 portsjon
4	Elektriskeem	1 portsjon
5	Plastmasinate tarvikud	1 portsjon

IV. Masina jõudluse lühikirjeldus

Toote nimi: PVC servaliistude tootmisliin
Üksus	projekt	Nõutavad spetsifikatsioonid
	Tootmise spetsifikatsiooni vahemik	Sobib PVC servaliistude või PVC nurgaliinide ja muude profiiltoodete jaoks
	Maksimaalne tootmisvõimsus Kg/h	30-80
	Maksimaalne ekstrusioonikiirus m/min	0,5-15
	Tootmisliini keskpunkti kõrgus (mm)	1000
	Tootmisliini pikkus mm	Umbes 13 000

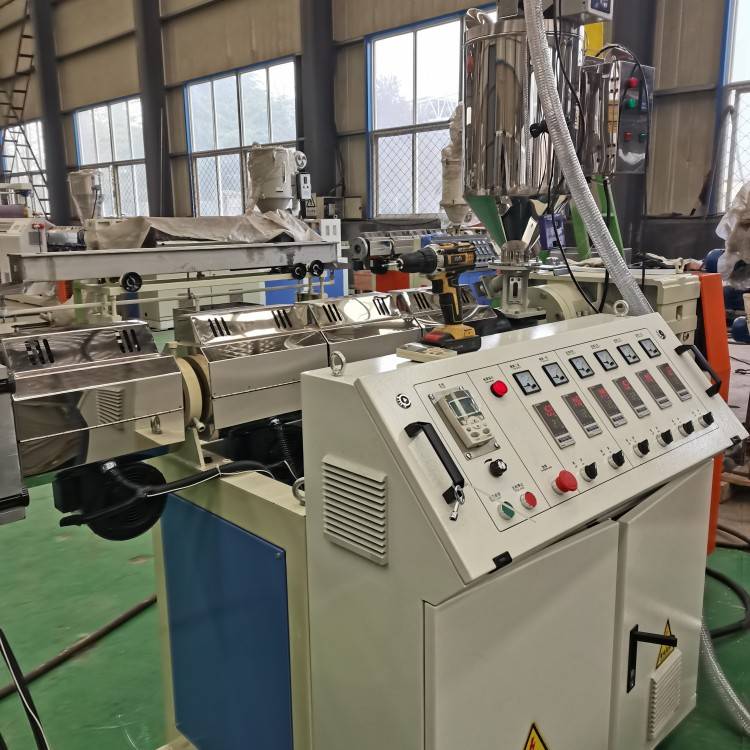

	PVC servaribade tootmisliin. S J65-28/1 ekstruuder
1	Tehnilised andmed	S J65-28/1
2	Kruvi läbimõõt	65 mm
3	Kruvi kuvasuhe	28:1
4	Kruvi struktuur	PVC spetsiaalne kruvi
5	Tünni struktuur	Tünn integreeritud
6	Kruvi, tünni materjal	38CrMOALA
7	Kruvi ja tünni nitreerimine	Nitreerimisega töötlemine
8	Kruvi ja tünni kasutusiga	Umbes 3 aastat
9	Põhiajami muutuva sagedusega mootori võimsus	18,5 kW
10	Käigukast	Changzhou plastikmasinate spetsiaalne reduktor
11	Tünni küttevõimsus	16 kW
12	Tünni jahutamise meetod	Õhkjahutus
13	Jahutusventilaatori võimsus	4 × 0,18 KW = 0,72 KW
14	Laadimismeetod	Roostevabast terasest spiraalsöötur
15	Põhiajami muutuva sagedusega mootori kiiruse juhtimissüsteem	18,5 KW sagedusmuunduri kontroller
16	Host elektriseadmed	Chint madalpinge elektriseadmed, digitaalne intelligentne temperatuuriregulaator, kuulsa kaubamärgi inverter, ergonoomilise struktuuriga elektriline juhtkapp.
17	Hosti väline toiteallikas	Kolmefaasiline viiejuhtmeline süsteem Kogu installeeritud võimsus 50KW\|+40KW

Toote nimi: PVC servaliistude tootmisliin. Hallitus
Üksus	projekt	Nõutavad spetsifikatsioonid
	Hallitus
1	Struktuurne vorm	Ehitusplokkide virnastamismasina pea
2	Stantsipea ja südamiku materjal	45# karastamine ja karastamine
3	Toota erinevate spetsifikatsioonide ja mudelitega tooteid	Erinevate spetsifikatsioonide ja suurustega ekstrusioonivormide ja sobivate vormimisseadmete vahetus
4	Hallituse kuumutamise meetod	Kasutage kuumutusplaati või valatud alumiiniumist küttekeha ilma värvimuutuseta
5	Vormi kasutusiga	Umbes 3 aastat

Toote nimi: PVC servaliistude tootmisliin. Jahutusplatvorm
Üksus	projekt	Nõutavad spetsifikatsioonid
1	Paagi pikkuse määramine	2,5 miljonit
2	Veealuse materjal	Roostevaba teras
3	Pikisuunalise liikumise mootori võimsus	0,75 kW
4	Struktuurne tüüp	Vesipihustusjahutus, veepumba võimsus 1,5KW
5	Stereotüüp	Vesijahutusega vormimisvorm
6	Drenaažikast, toru materjal	Roostevaba teras
7	Liikumisulatus ees ja taga	800 mm
8	Vasak ja parem reguleerimisvahemik	50 mm
9	Üles ja alla liikumisulatus	80 mm

Toote nimi: PVC servaliistude tootmisliin. Veojõud + reljeefne masin
Üksus	projekt	Nõutavad spetsifikatsioonid
1	Tõmbemeetod	Rull
2	Efektiivne veojõu laius	200
3	Veomootor	1,1 kW
4	Veorulli läbimõõt	150 mm
5	Kiiruse reguleerimine	Sageduse juhtimine
6	Reljeefne seade	Erinevate tootemustrite reljeeftrükkimiseks vahetage erinevad reljeefrullid
7	Kinnitusmeetod	Pneumaatiline + manuaalne
Toote nimi: PVC servaliistude tootmisliin. Kerimismasin
Üksus	projekt	Nõutavad spetsifikatsioonid
1	Rullimismeetod	Pöördemomendi mootor, kahe asendiga ketastüüp
2	Kerimise pikkus	200-500 meetrit
3	Mähise mootor	5N
4	Rulli läbimõõt	600 mm
5	Tühjendusmeetod	Käsitsi mahalaadimine

SJ65/28 ühe kruviga ekstruuder	1 komplekt
Hallitus	1 komplekt
Stereotüüpide platvorm	1 komplekt
Traktori reljeef	1 komplekt
Kerimine	1 komplekt

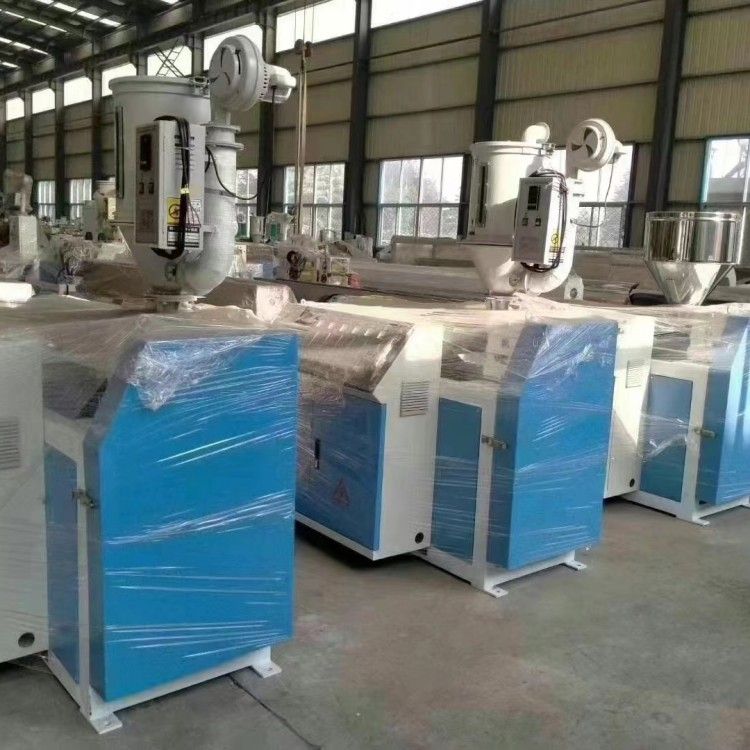

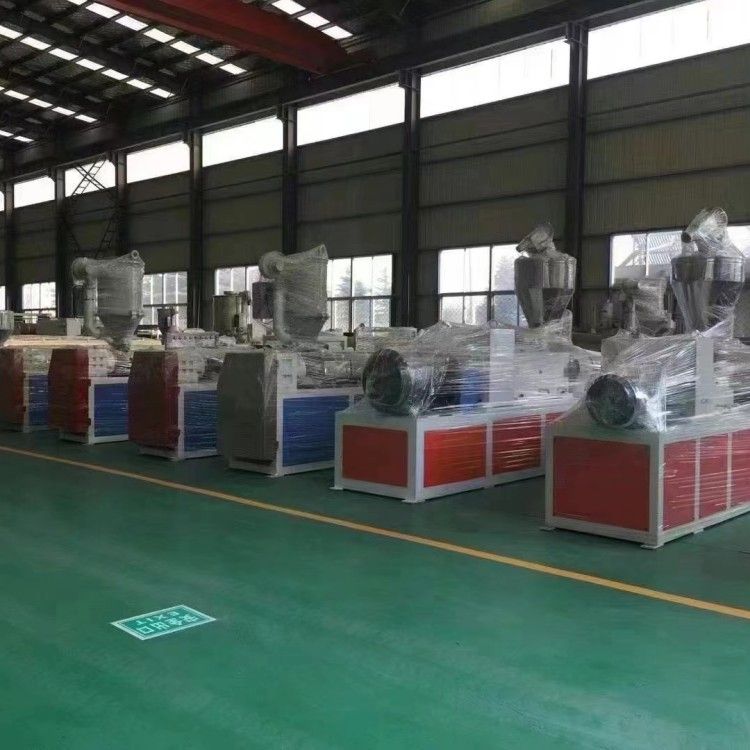

juhtum

toote väljapanek

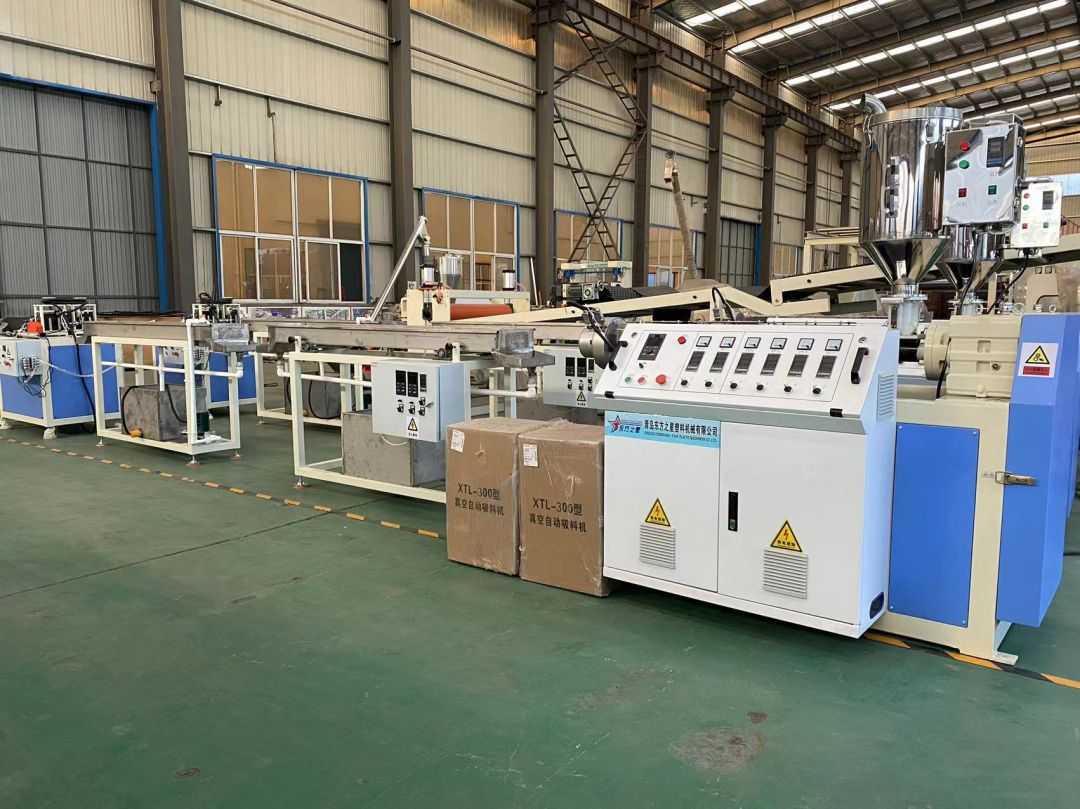

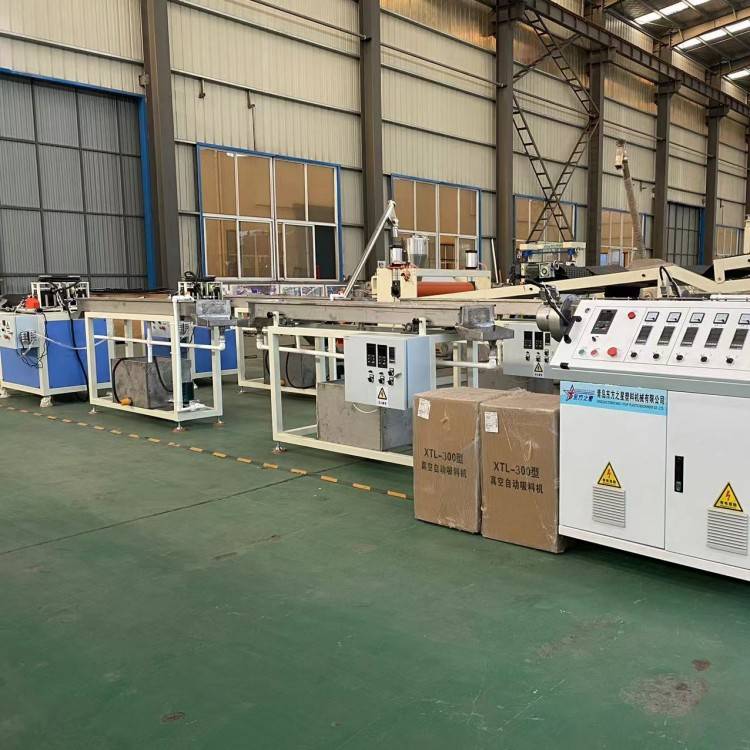

PVC servaribade tootmisliin.

1 Spetsifikatsioonimudel SJ65-28/1

2 kruvi läbimõõt 65 mm

3 Kruvi pikkuse ja läbimõõdu suhe 28:1

4 Kruvikonstruktsiooni tüüpi PVC spetsiaalne kruvi

5 Tünni struktuur Tünn on integreeritud

6 kruvi, tünni materjal 38CrMOALA

7 Kruvi ja tünni nitriiditöötlus Nitriiditöötlus

8 kruvi ja tünni kasutusiga on umbes 3 aastat

9 Peaajami muutuva sagedusega mootori võimsus 18,5KW

Kauba ajad	projekt	Nõuete spetsifikatsioon
1	Läbimõõduga valamu pikkus	2,4 miljonit
2	Veeplaadi materjal	roostevaba teras
3	Mootori pikisuunaline võimsus	0,55 kW
4	Struktuurne tüüp	Jahutusvett pritsida, pumba võimsus on 0,75KW
5	Lõpetage tee	Vesijahutusega vormimisvorm
6	Reservuaari kasti korpus, torustiku materjal	roostevaba teras
7	Eesmine ja tagumine liikumisulatus	800 mm
8	Reguleerige vahemikku vasakule ja paremale	50 mm
9	Üles ja alla vahemik	80 mm
