PVC seinapaneelide tootmisliin

PVC seinapaneelide tootmisliin koosneb:

① Koonuseline topeltpeamasin

② Liimiekstruuder

③ Vaakumvormimislaud

④ Veojõumasin

⑤ Lõikemasin

⑥ Materjali vastuvõturest

PVC seinapaneelide tootmisliin kasutab intelligentset juhtimist, kõrget automatiseeritust, stabiilset tööd, hõlpsat töötamist ja kõrget tootmistõhusust. Lisaks on meie ettevõte alati järginud kliendikeskset lähenemist ja rakendanud alati "võtmed kätte" lahendust, pakkudes klientidele uksest ukseni paigaldust, kasutuselevõttu, tootmist ja koolitust ning Toorainevalem tagab, et kliendid saavad iseseisvalt ja stabiilselt toota.

PVC seinapaneelide tootmisliin koosneb peamiselt koonusekujulisest kahe kruviga ekstruuderist, vaakumvormimislauast, traktorist, lõikemasinast ja materjali vastuvõturaamist.

PVC seinapaneelide tootmisliin kasutab intelligentset juhtimist, millel on kõrge automatiseerituse tase, stabiilne varustus, lihtne töö ja kõrge tootmistõhusus. Erinevate spetsifikatsioonidega vorme vahetades saab valmistada erineva spetsifikatsiooni, suuruse, kuju ja paksusega puitplastist dekoratiivseid seinapaneele.

"PVC seinapaneel", tuntud ka kui "integreeritud sein", on materjalina valmistatud bambuskiust ja pinnatehnoloogiana vaikmaterjalist. Seda kasutatakse laialdaselt kodu-, inseneri- ja muude seinakaunistuste materjalides. Värvid on võrreldavad traditsiooniliste tapeetidega ja samas on sellel ka lambiplaadi eelised ning see toimib uut tüüpi seinaviimistlusmaterjalina, mis asendab seinavärvi ja tapeeti.

juhtum

toote väljapanek

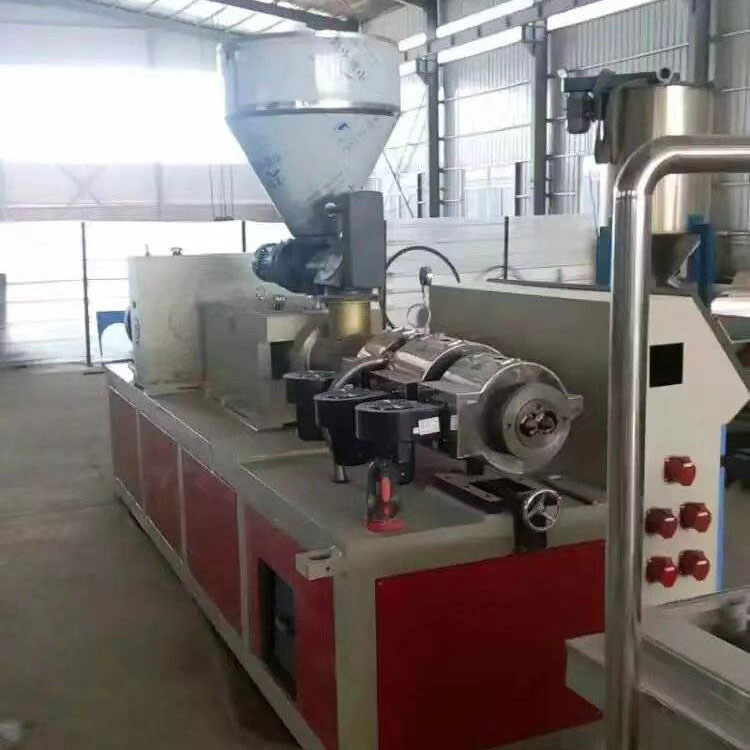

Koonus topeltekstruuder

Ekstrusioonisüsteem

1. Kruvi läbimõõt: 65/132 (Zhoushan, Zhejiang)

2、  Kujundi maksimaalne võimsus: 180-200 Kg / H

3 、 Kruvi struktuur on mõeldud PVC pulbri jaoks koonilise pöörlemise kujul.

4、 Kruvi materjal 38CrMoAlA nitriid, magestamise sügavus 0,5–0,7 mm, pinna kõvadus HV 940

5、 Kassettküttesüsteem valatud alumiiniumist kütterõngas + roostevabast terasest kate

6、 Jahutusrežiim Ventilaatoril on sundjahutus

7、 Kütteala number 5 ala, küttevõimsus 26KW,

B Kvantitatiivne söötmissüsteem

1、 Kasutage roostevabast terasest söötmispunkrit

2, toitemootori võimsus: 1,1 kW

3 、 Toitesüsteemi kiiruse reguleerimise režiim: sageduse muundamise kiiruse reguleerimine

C, vaakumpumbasüsteem

1. Vaakumpumba võimsus: 2,2KW

2. Vaakumaste: 0- -0 ja 7Pa

D, ajamisüsteem

1. Võtke kasutusele kõrge pöördemomendi kiiruse vähendamise kast, madal müratase ja pikk kasutusiga (Jiangyin, Jiangsu)

2, reduktori materjal 20CrMoTi, käik, mis kasutab kaldus hambapinna kombinatsiooni,

3. Jaotuskast: ühe telje pöördemomendi väljund kaheteljeliseks pöördemomendi väljundiks superbical käigu kaudu

E, põhimootori süsteem

1. Põhimootori võimsus: 37KW (Shandong Kejie või Shandong Xian mootor)

2. Peamise mootori kiiruse reguleerimise režiim: vahelduvvoolu sageduse muundamise juhtimine

F, elektriline juhtimissüsteem

1. Unikaalse disainiga elektriline juhtkapp

2. Pinge madalpinge elektriseadmed

3. Intelligentne temperatuuriregulaator

YFD vaakumi seadistustabel

1、 Veepaagi paak on valmistatud roostevabast terasest

2、 Seadistuslaua pikkus: 5000 mm

3、 Komplekti laua laius: 1200 mm

4、 Seadistuslava juhtraja paigalduskeskme laius: 800 mm

5、 Vaakumpump: 5,5KW x2,4KW x1, kolm vaakumpumpa on otse ühendatud veeringlusega, vaakumaste 0-0,8Pa

6、 #: 40 tk, jaotatud seadistusastme mõlemale poole

7 、 Seadistusetapi eesmine ja tagumine liikuv seade: tsükloidmootor juhib valtstraadi lohistamiseks

8、 Muu mitmemõõtmeline suuna reguleerimine: kõik on käsitsi reguleeritavad

9、 Jahutusvee kogus: 6 kuupmeetrit tunnis

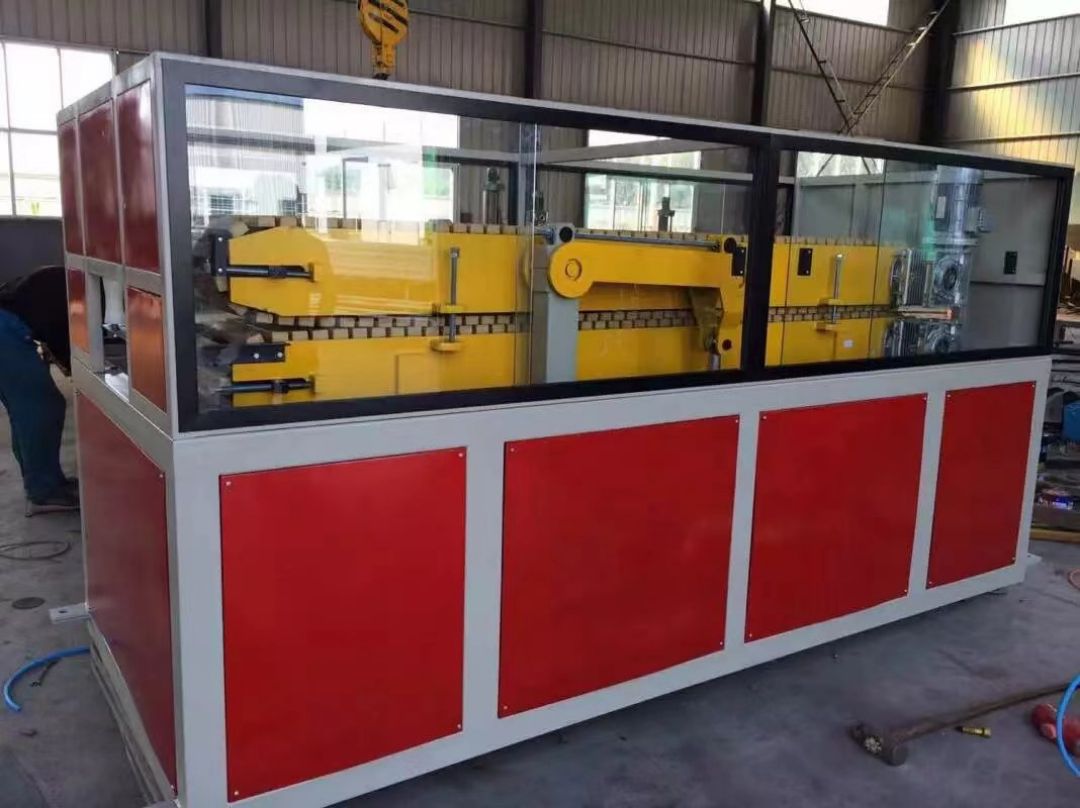

Traktor YF 600

1、 Tõmberibade arv: 2 baari

2、 Iga veorihma juhib aeglustusmootor, mootori võimsus 1,5 kW / ühik

3、 Veojõu efektiivne kinnituspikkus: 1800 mm

4 、 Veojõurihma efektiivne laius: 600 mm

5、 Veojõu kiirus: 0,3-3m / min

6 、 Töörõhk: 0,5-0,7 MPa

YFQ600 lõikemasin

1、 Lõikemootori võimsus: 2,2 Kw

2, max. lõikelaius: 600 mm

3、 Imimootori võimsus: 2,2 Kw

4 、 Lõigatud saeleht: kvaliteetne sulam, saelehe läbimõõt: 350 mm

5、 Lõikelaua liikumine ja saagimisrežiim: pneumaatiline

6、 Lõikerežiim: automaatne / käsitsi

7 、 meetri arvesti: reisilüliti arvesti

8 、 Töörõhk: 0,5-0,7 MPa

9、 Maksimaalne lõikekõrgus: 70mm

YF-600 rack

1、 Pikkus 6000 mm

2、 Pööramisrežiim: pneumaatiline

3 、 Tööpinna materjal: roostevaba teras
