TPE + mittekootud kangakomposiit-koekstrusioon-veetõkke tootmisliin

TPE + mittekootud kangakomposiit-koekstrusioon-veetõkke tootmisliin

Seadmete loend

1. SJ-55/30 ühe kruviga ekstruuder (1 ühik)

2. Ülemised ja alumised lahtikerimisseadmed (igaüks 2 ühikut)

3. Matriit ja ekraanivahetaja (1 komplekt)

4. 500 mm L kolmerulliline kalender (1 ühik)

5. Rulli temperatuuri reguleerimise süsteem (1 ühik)

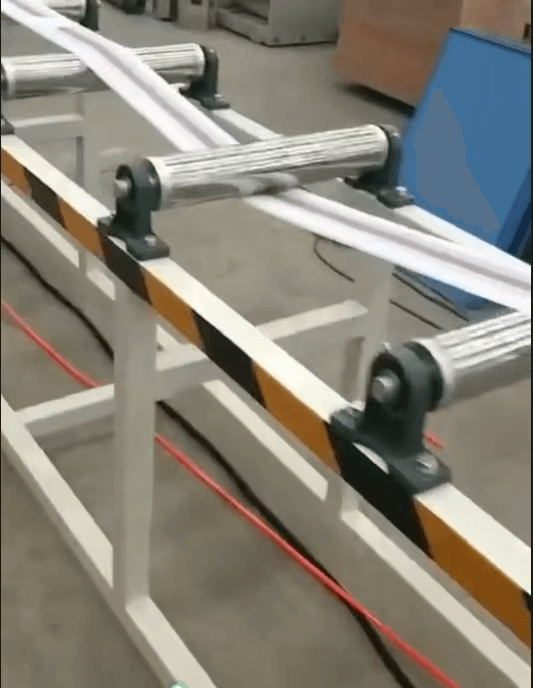

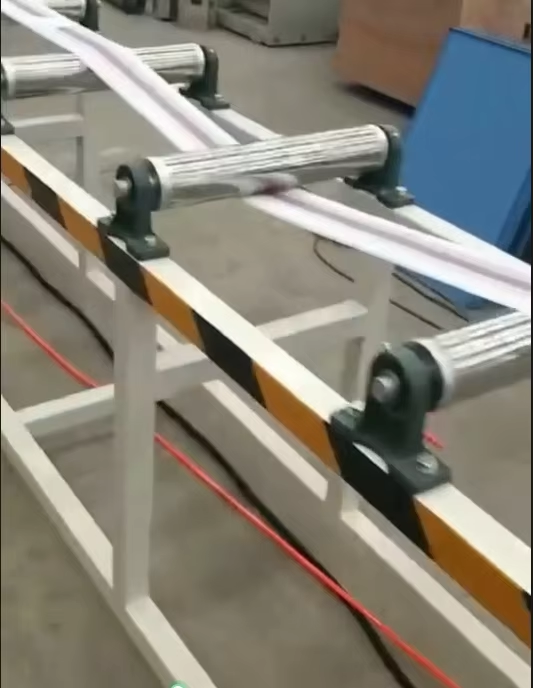

6. Jahutusklamber ja trimmisüsteem (1 komplekt)

7. Väljavedu (1 ühik)

8. Kerimisseade (1 ühik)

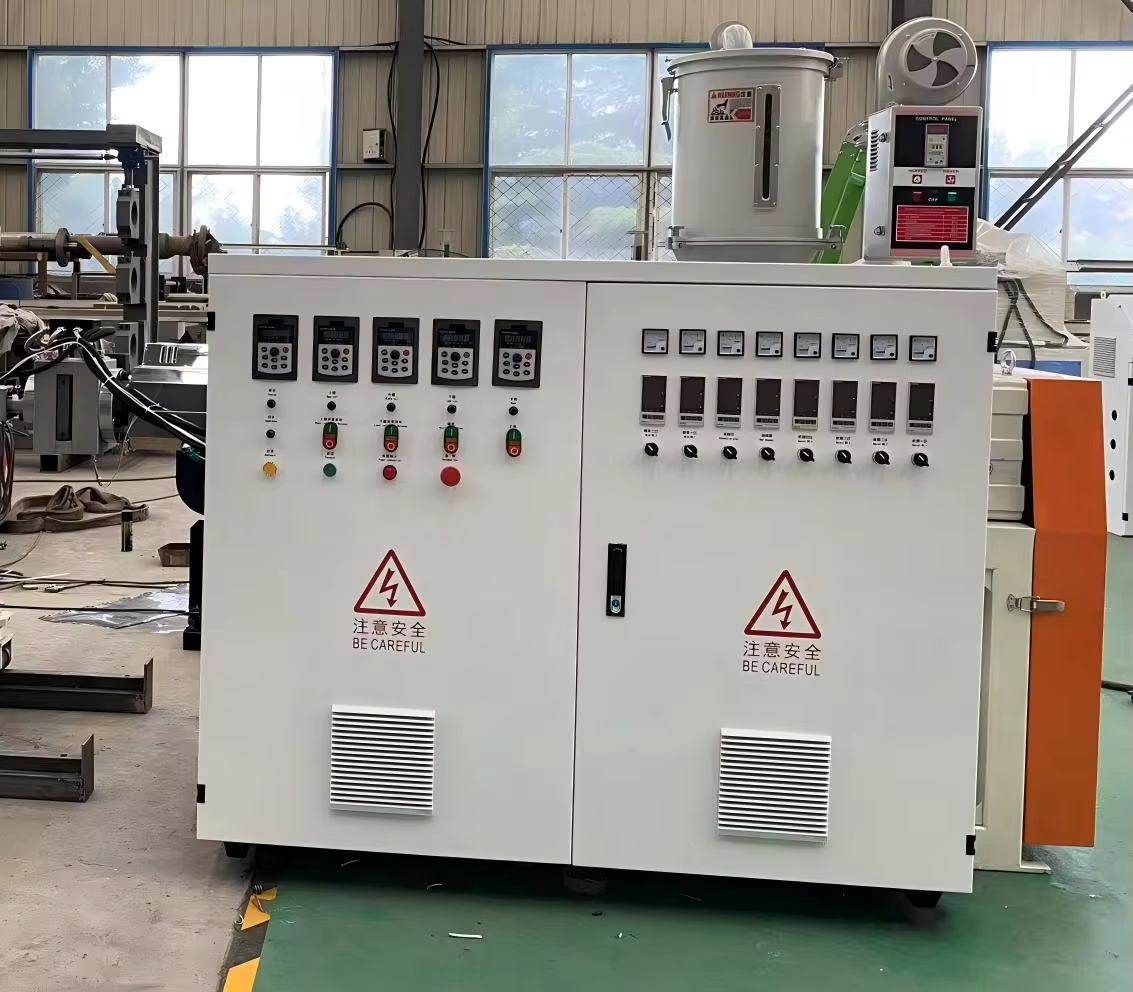

9. Täielik elektriline juhtimissüsteem (1 komplekt)

Seadmete näidik (osa)

Kruvi, tünni ja temperatuuri reguleerimine

Kruvi materjal: 38CrMoAL, nitreeritud teras

Kruvi kõvadus: HV950

Tünni materjal: kulumiskindel tünnimaterjal, nitreeritud teras

Tünni kõvadus: HV1050

Kruvi läbimõõt: 55 mm

L/D suhe: 30/1

Põhimootori võimsus: 15 kW

Põhimootori küttevõimsus: 12kW

Tünni soojendus: valatud alumiinium või keraamiline

Temperatuuri reguleerimine: automaatne, ventilaatoriga sundjahutus

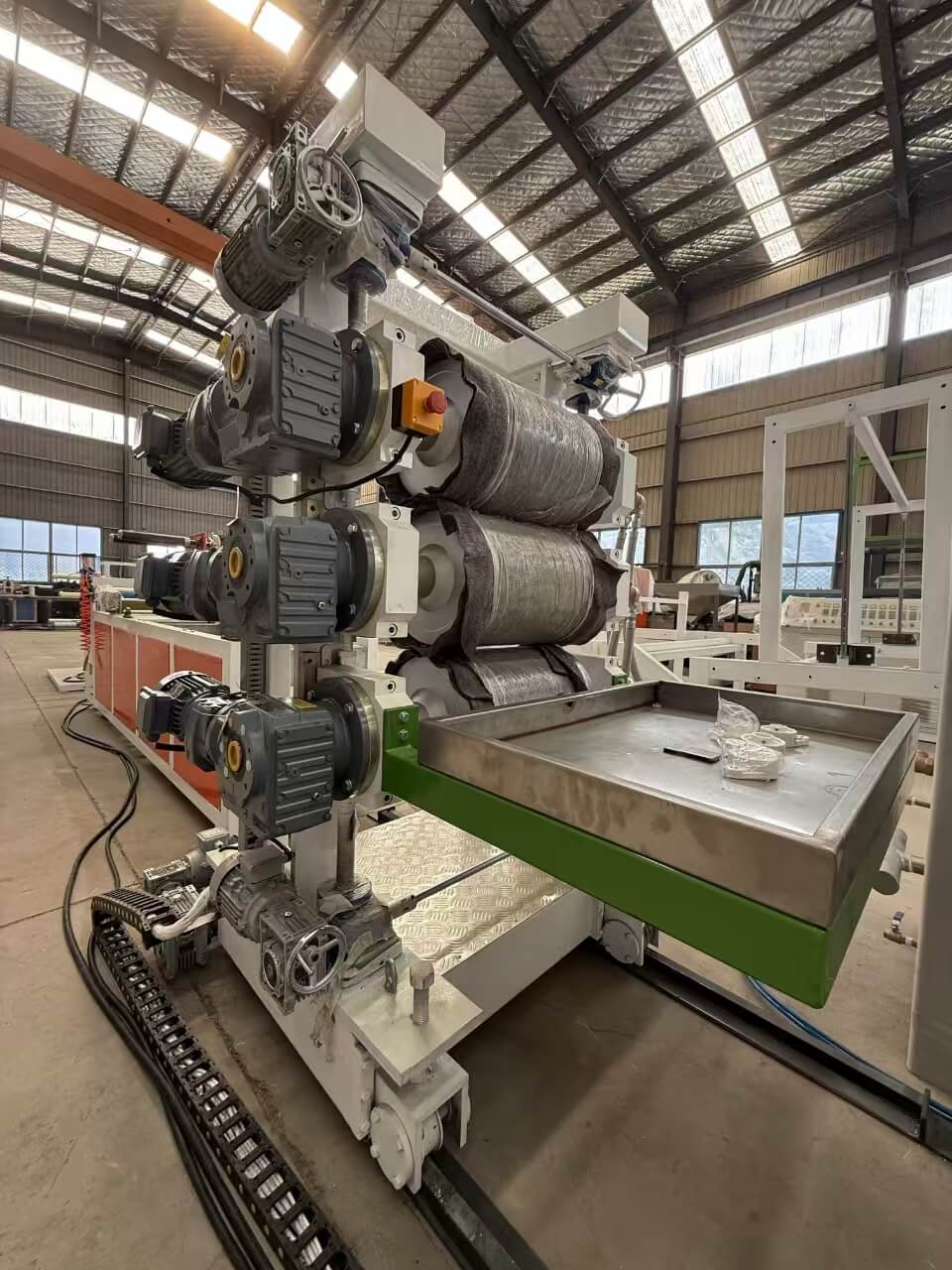

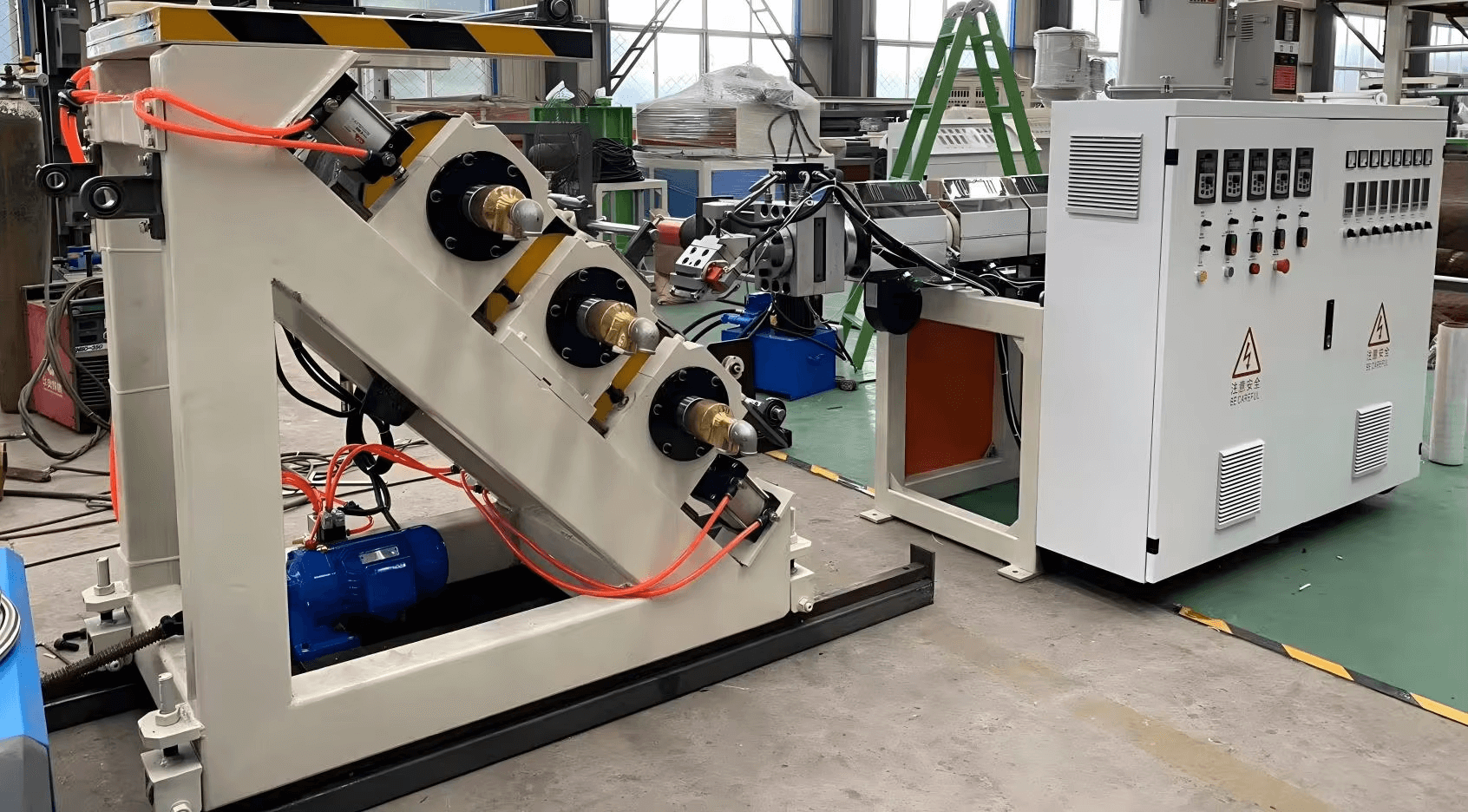

Kalender

Rulli läbimõõt: 300 mm

Rulli efektiivne laius: 400 mm

Rulli materjal: 45 teras

Rulli struktuur: Qingdao Roller Manufacturing või Xuzhou Saite Machinery spetsiaalne mitme kanaliga disain

Koaksiaalsus: ≤0,005 mm

Rulli pinnaviimistlus: Ra ≤0,016µm

Rulli pinna kõvadus: HRC58-62

Kroomkatte paksus: 0,08 mm

Ajami reduktor käigukast: Redson või Congli

Ajami võimsus: 3 x 1,5 kW

Kiiruse juhtimine: Invt inverter

Kolme rulliga vahe reguleerimine: silindri reguleerimine, turvaline hädaseiskamislüliti, sünkroonne juhtimissüsteem

Kolme rulliga konfiguratsioon: 45° kalle

Kolme rulliga seinapaneel: integreeritud terasplaadi keevitamine

Kolme rulliga sfäärilised rull-laagrid: Harbini laager või Wafangdian laager

Pöördliigend: Hiina-välismaa ühisettevõte

Traktor

Tehnilised andmed: Ø160 x 400mm

Materjal: nitriilkummist rullid

Ajam: reduktor

Võimsus: 1 x 1,1 kW

Juhtimine: INVT muutuva sagedusega ajam

Kinnitusmeetod: Pneumaatiline

Sünkroniseeritud kolme rulliga või iseseisvalt

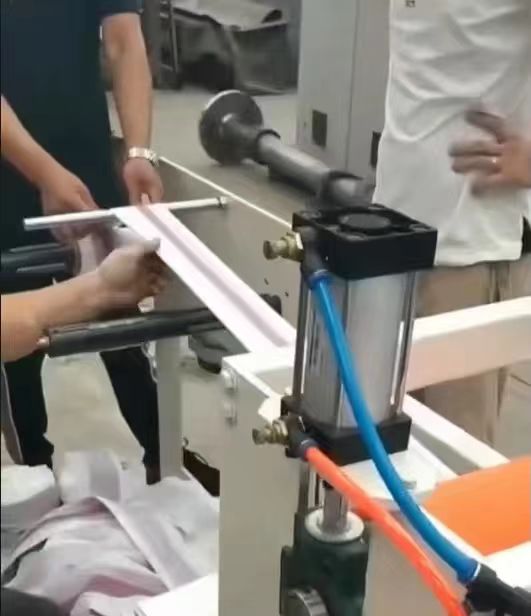

Kerija

Ajami pöördemoment

Tüüp: kahejaamaline

Juhtimine: automaatne fikseeritud pikkuse loendamine

Kerimise läbimõõt: 50 mm

Pabertoru südamiku spetsifikatsioon: 2-tolline välimine ümbris

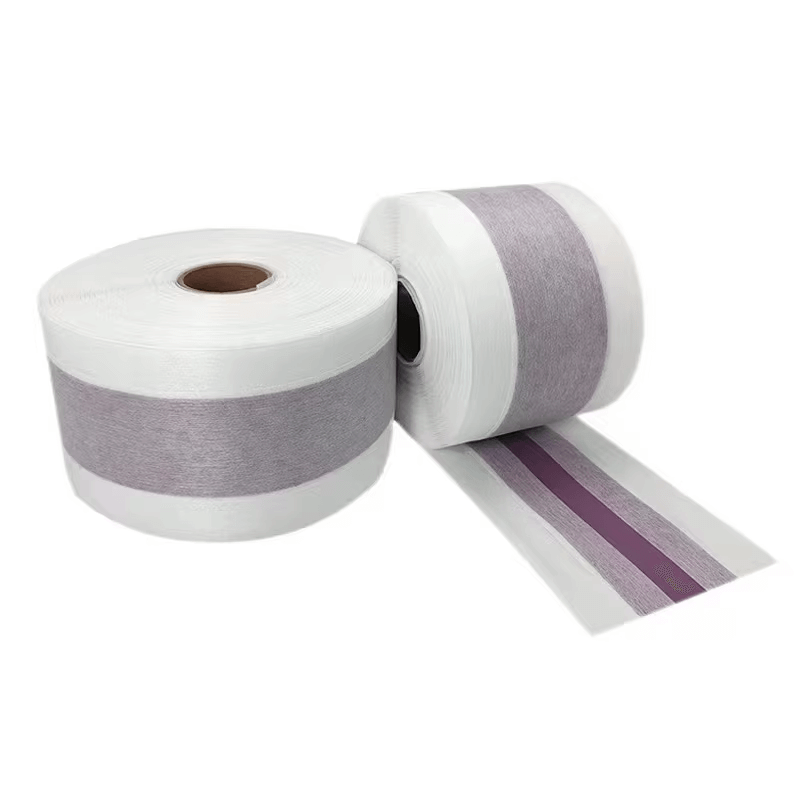

Valmistoote väljapanek
