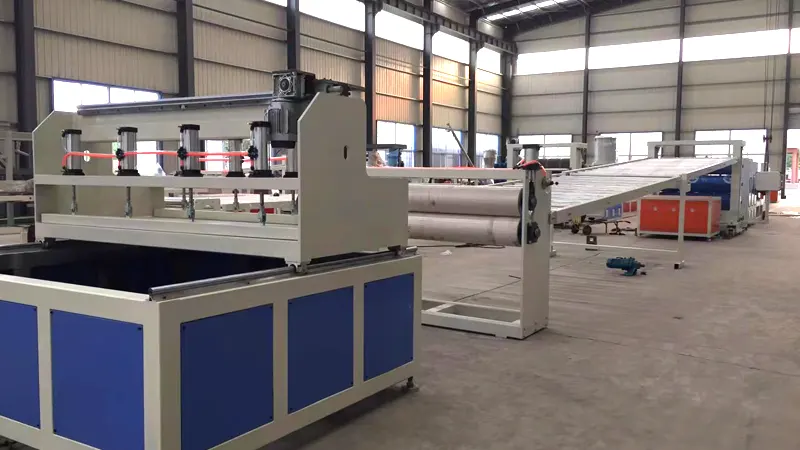

Milliseid tooteid saab PLA laguneva plastmassplaadi masinaga valmistada?

Materjali omadused ja seadmete ühilduvus

Enne konkreetsete tootekategooriate uurimist on oluline mõista PLA töötlemise piire. PLA on kuumustundlik kristalne polümeer, mille klaasistumistemperatuur (Tg) on ​​ligikaudu 55-60°C ja sulamistemperatuur (Tm) vahemikus 150-180°C. Lehtede ekstrusiooniks kasutatavad PLA vaigud on tavaliselt poolkristallilised või amorfsed, mis nõuavad madalal temperatuuril plastifikeerivaid kruvisid ja sundõhu- või vesijahutusega jahutusrulle, et pärssida kristallide tuumade moodustumist ja geeli moodustumist. Seadme standardkonfiguratsioonidPLA lagunevast plastmassist lehemasinpeavad sisaldama vaakum-kuivatusainega kuivatussüsteeme, mis suudavad saavutada kastepunkti alla -40 °C, kuna üle 500 ppm jääkniiskus käivitab hüdrolüütilise ahela katkemise ja selle tulemuseks on sisemise viskoossuse (IV) oluline langus, mis kahjustab mehaanilisi omadusi.

1. Läbipaistvad suure jäikusega pakendikonteinerid (PET/PVC asendus)

• Tüüpilised tooted: voltimiskarbid (nt särgikarbid), puuvilja- ja marjakonteinerid, lillelised varrukad ja antistaatilised kandikud elektroonikakomponentidele.

• Tehnilised omadused: kasutatakse amorfseid PLA-klasse, mis kustutatakse kiiresti jahutusrullidel (rullitemperatuuri reguleeritakse 20–30 °C juures), et säilitada polümeeriahelad korrastamata mittekristallilises olekus, mis annab suure optilise selguse ja hägususe väärtused on alla 5%. Nende rakenduste lehe paksus on üldiselt vahemikus 0,2 mm kuni 0,8 mm.

• Nõuded seadmetele: PLA laguneva plastmassplaadi masin peab olema varustatud peegelpoleeritud jahutusrullide ja suletud õhunugadega, et vältida oksüdatiivset kollasust ja pinnavigu.

2. Kuumakindlad toidutarbed (PP/PS asendus)

• Tüüpilised tooted: kuumade jookide kaaned, mikrolaineahjukindlad söögialused, kiirtoidukarbid ja kuumakindlad supikausid.

• Tehnilised näpunäited: modifitseerimata PLA-l on halb kuumuskindlus, Vicati pehmenemistemperatuur on umbes 55 °C, mis ei ole kuumtäitmise või uuesti kuumutamise korral piisav. Kasutustemperatuuri tõstmiseks üle 100 °C vajab vaik segamist stereokomplekse moodustavate lisanditega (nagu PDLA) või ekstrusioonijärgset orientatsiooni ja termilist kristallimist. Sellised koostised nõuavad suure nihkejõuga segamiskruvi geomeetriat, et tagada kristalliseerumise kineetikat kiirendavate tuuma tekitavate ainete (tavaliselt talgi- või amiidipõhiste ühendite) ühtlane dispersioon.

• Nõuded seadmetele: PLA lagunevate plastlehtede masinal peavad olema mitme pordiga külgsööturid nende lisandite täpseks sisestamiseks otse sulamisvoolu.

3. Vahustatud polsterdusleht (EPS/EPE asendus)

• Tüüpilised tooted: olmeelektroonika kaitsedetailid, pudelikaupade vaheseinad, isoleeritud kaubakonteinerid külmaahela logistika jaoks ja ühekordselt kasutatavad lööke summutavad pakendid.

• Tehnilised esiletõstmised: tootmisprotsess hõlmab füüsikaliste puhumisainete (nagu süsinikdioksiid või butaan) süstimist sulatisse või keemiliste puhumisainete (asodikarbonamiidi derivaadid) segamist, mis lagunevad kontrollitud temperatuuril ja rõhul. Spetsiaalse matriitsi huule ekstrudeerimisel käivitab äkiline rõhulangus mullide moodustumise ja kasvu, tekitades vahtplastist lehte tihedusega vahemikus 0,05 g/cm³ kuni 0,8 g/cm³.

• Nõuded seadmetele: PLA lagunevate plastlehtede masinal peavad olema spetsiaalsed staatilised segistid ja sulatusjahutid, et hoida lahustumisrõhku üle 15 MPa tünnis, ning spetsiaalselt profileeritud stantsi huuled, mis on loodud vältima rakkude enneaegset kokkuvarisemist paisumise ajal.

4. Meditsiinilise kvaliteediga steriliseeritav pakend (PVC asendus)

• Tüüpilised tooted: steriilsed protseduurialused kirurgiliste instrumentide jaoks, sisepakendid läbivaatuskinnaste jaoks ja aluskatted farmaatsia ühikannuse blisterpakendite jaoks.

• Tehnilised esiletõstmised: vaja on kõrge puhtusastmega madala ekstraheeritava PLA sorte, mis taluvad gammakiirgust või etüleenoksiidi (EtO) steriliseerimistsükleid ilma lagunemiseta. Ekstrusiooniprotsess peab sisaldama sulafiltrisüsteeme absoluutse filtreerimistäpsusega 50 µm või peenem, et kõrvaldada geelid, karboniseerunud osakesed ja kalasilmad, mis võiksid kahjustada optilist selgust ja barjääri terviklikkust.

• Nõuded seadmetele: PLA lagunevate plastplekkide masina silindri ja kruvikoostu jaoks on vaja roostevabast terasest või korrosioonikindlast vooderdist ning kogu tootmisliin peab vastama puhta ruumi standarditele (tavaliselt ISO klass 8 / klass 100 000 või kõrgem), et täita meditsiiniseadmete tootmise eeskirjade järgimist.

5. Tööstuse ja põllumajanduse funktsionaalne lehtmaterjal (mittepakendamine)

• Tüüpilised tooted: täielikult biolagunevad põllumajanduslikud multšikiled (paksemate mõõtudega), istikute potid, soojusülekandega trükisubstraatkiled ja eemaldatavad varjupaneelid kasvuhoonetele.

• Tehnilised esiletõstmised: need rakendused nõuavad sageli karmistamist, mis saavutatakse PLA ja PBAT (polübutüleenadipaat-kotereftalaadi) koosekstrudeerimisega A/B/A kihilises struktuuris, kus sisemine B-kiht tagab suurema rebenemiskindluse ja paindlikkuse. Lehe paksus on laias vahemikus 0,5 mm kuni 3 mm.

• Varustusnõuded:PLA lagunevast plastmassist lehemasinpeab olema konfigureeritud koos ekstrusiooniga etteandeplokkide või mitme kollektoriga stantsidega (ABA-tüüpi jaoturid) koos on-line paksuse mõõtmissüsteemidega (kas beeta- või infrapuna-põhised), mis annavad reaalajas tagasisidet automaatse die-huule profiili reguleerimise jaoks.

Seadmete valiku juhend (tootetüübi ja läbilaskevõime järgi)

Levinud tootedefektid ja protsessi vastumeetmed (praktiline juhend)

PLA-lehtede ekstrusiooni praegused arengusuunad viitavad suure täidisega preparaatidele, mis sisaldavad 30% või rohkem kaltsiumkarbonaati või puidujahu, et vähendada toorainekulusid, säilitades samal ajal vastuvõetava mehaanilise jõudluse. Täielikult biolagunevad mitmekomponendilised segud (PLA + PBS + PCL) koguvad veojõudu rakendustes, mis nõuavad kohandatud lagunemisprofiile. Seadmetootjad integreerivad üha enam tehisintellektiga juhitud masinnägemise kontrollisüsteeme otse PLA lagunevate plastlehtede masina ekstrusiooniliini, võimaldades reaalajas tuvastada mustad täpid, mullid ja pinnakriimustused. See edusamm on näidanud mõõdetavat kvaliteedi paranemist, tõstes esimese läbimise saagise ligikaudu 92%-lt üle 98%-ni kommertstootmise seadetes, vähendades samal ajal käsitsi kontrollimist ja vanametalli ümbertöötlemist.
